导读：一辆汽车在生命中要经历数以万计的飞石冲击。从前保险杠到车门侧围，从轮拱到底盘，路面碎石以高速撞击涂层表面，造成剥落、腐蚀乃至结构隐患。SAE J400 作为北美汽车工业抗石击测试的主导标准，为涂层体系的耐冲击性能评价提供了系统化、可复现的实验室方法。本文基于 SAE J400-2022 最新版本，解析其测试原理、关键参数、评级体系及在第三方实验室中的实践要点。

一、为什么抗石击测试不可忽视？

车辆行驶过程中，路面碎石、砂砾以高速度撞击车身涂层，造成局部冲击损伤，继而引发涂层剥落、基材暴露和腐蚀蔓延。车底、轮拱、门槛梁和前围等部位尤为脆弱。

抗石击试验通过在实验室条件下模拟这一工况，对涂层体系承受碎石冲击的能力进行定量评价。它不仅反映涂层本身的柔韧性和韧性，更检验底漆与基材、中涂与面漆之间各层附着力——是评价涂层体系二次力学性能的关键指标。

SAE J400 正是北美汽车工业应用最广泛的抗石击试验标准，通用汽车 GMW14700、福特 FLTM 系列等规范均直接引用 SAE J400 作为涂层抗石击性能的基准方法。

二、SAE J400-2022 标准概览

SAE J400 全称 "Test for Chip Resistance of Surface Coatings"（表面涂层抗石击试验），由 SAE International 发布，最新版本为 2022 年 8 月修订版（J400 AUG2022），替代 2012 版。本次修订旨在修正技术误差并提升操作流程的可执行性。

该标准追溯至 1968 年 Young 和 Hays 关于汽车面漆抗碎落性的开创性研究，历经五十余年发展，已成为北美汽车工业涂层抗石击性能评价的主导方法。

适用范围

三、测试原理与核心设备

3.1 测试原理

SAE J400 的核心原理是：通过压缩空气将标准化的道路砾石以规定的压力和角度投射至涂层测试面板上，模拟车辆行驶中飞石冲击涂层的真实工况。

具体流程可概括为：

1. 砾石投射：将水磨道路砾石（非碎石）通过砾石投射仪（Gravelometer）以 483 kPa 气压喷射至测试面板
2. 胶带剥离：用 3M #898 纤维胶带粘除松动的涂层碎片
3. 评级判定：通过精确计数法或视觉对比法评定抗石击等级

3.2 核心设备——砾石投射仪

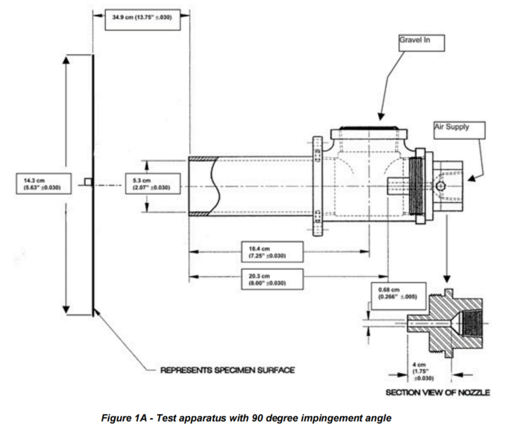

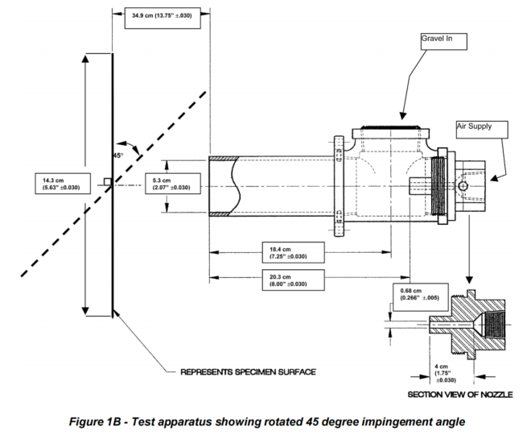

砾石投射仪是该试验的核心设备，其结构设计需符合标准图 1A 和 1B 的规范要求。设备主体由以下部分组成：

• 气喷嘴：位于倒置管道三通的底部，产生空气射流
• 振动料斗：位于管道三通上方，盛放砾石并控制投料速率
• 样品夹持架：固定测试面板，可调节冲击角度（90° 或 45°）
• 空气压力系统：提供稳定气压，需满足 483 kPa ± 21 kPa 的精度要求

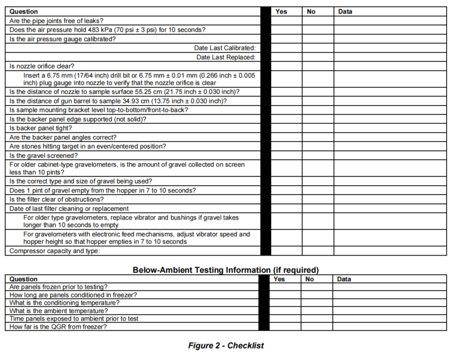

设备需定期维护校准：每周使用的设备至少每月检查一次，低频使用的设备至少每半年检查一次。标准在图 2 中提供了详尽的操作/维护检查清单，涵盖管路密封性、气压稳定性、喷嘴通径、关键距离尺寸等 14 项关键参数。

四、关键测试参数一览

以下是基于 SAE J400-2022 标准的核心测试条件汇总：

温度调节三种方案

标准针对低温测试提供了三种温度调节方法，适用于不同实验室条件：

• 方法 A（低温室法）：砾石投射仪和测试面板均在指定温度的低温室内运行，适用于配备完整低温环境的实验室
• 方法 B（预冷冻转移法）：面板在冷冻箱中冷却至低于测试温度 5.6°C，随后转移至室温砾石投射仪中立即测试，适用于无低温室的实验室
• 方法 C（常温法）：在 20~30°C 的室温环境中进行测试

五、双轨评级体系：精确计数与视觉对比

SAE J400-2022 提供了两种评级方法，实验室可根据精度需求和效率要求灵活选择。

5.1 评级基础结构

评级采用"数字 + 字母 + 失效层"的组合编码体系：

芯片数量等级（数字 10~0）

芯片尺寸等级（字母 A~D）

失效模式标注

5.2 Method I：精确计数法

使用刻有 2.54 cm 网格的透明塑料板覆盖在 10.16 × 10.16 cm 的测试区域上，逐格计数每种尺寸的芯片数量，再根据上表换算为评级编号。

示例：某面板测得 A 尺寸（<1mm）芯片 20 个、B 尺寸（1 ~ <3 mm）芯片 40 个、C 尺寸（3 ~ <6 mm）芯片 3 个，失效模式为底漆—面漆间附着失效，则评级为 **5B-6A-8C (P/T)**，汇总评级为 **4 BAC (P/T)**。

Method I 是最精确的评级方法，适用于要求明确精度的场合或实验室间出现分歧时的仲裁方法。

5.3 Method II：视觉对比法

使用 SAE 提供的 Chipping Rating Standards（编号 EA-400）标准图进行视觉对比。将测试面板与标准图逐一比对，叠加最接近的组合即为评级结果。

Method II 效率更高，适用于日常实验室快速评估和现场勘查工作。

5.4 两种方法对比

六、与主流抗石击标准的横向对比

全球汽车工业存在多种抗石击试验标准，了解其异同有助于实验室选择合适的测试体系：

值得注意的是，SAE J400 与 ASTM D3170 在测试原理上高度相似，但 SAE J400 提供了更灵活的冲击角度选择（90° 和 45°）和更细致的定量计数评级体系。而 ISO 20567-1 采用钢砂作为冲击介质，与 SAE J400 使用天然砾石在介质类型上存在本质差异，因此不同标准体系间的测试结果不宜直接比较。

七、第三方实验室的实践要点

作为汽车零部件第三方检测实验室，开展 SAE J400 抗石击试验需关注以下关键环节：

7.1 设备校准与维护

标准对设备维护提出了明确的频次和检查项要求。实验室应建立完整的设备校准体系：

• 气压表定期校准，确保 483 kPa ± 21 kPa 的压力精度
• 喷嘴通径验证：使用 6.75 mm 钻头或塞规检查喷嘴是否畅通
• 关键距离参数校验：喷嘴至样品面 55.25 cm ± 0.030 cm，枪管至样品 34.93 cm ± 0.030 cm
• 砾石筛分管理：定期筛分砾石，清除碎屑，按标准频次更换

7.2 砾石品质管理

砾石是该试验中最关键的变量之一。实验室需注意：

• 必须使用水磨道路砾石，严禁使用碎石或岩石
• 砾石首次使用前必须清洗
• 按标准频次更换砾石（每周使用每月换 2 品脱，低频使用每半年换 2 品脱）
• 筛网上累计砾石不得超过 10 品脱，超过后需清理筛分

7.3 胶带粘接力验证

剥离胶带是评级前的重要步骤，胶带的粘接力直接影响松动涂层的去除程度，进而影响评级结果。标准明确指出"胶带的粘附强度对分离出的涂层量有显著影响"。实验室应：

• 优先使用标准推荐的 3M #898 纤维增强胶带
• 如使用替代品，需与客户协商并验证粘接力一致性
• 建立胶带批次的进样检验制度

7.4 低温测试能力

汽车零部件测试通常要求在 −20°C 或更低温度下进行抗石击测试，以验证涂层在冬季工况下的性能。实验室需评估自身的低温测试能力：

• 方法 A：需配备可容纳砾石投射仪的低温室
• 方法 B：需配备可降温至 −40°C 的冷冻箱，且冷冻箱与投射仪距离不宜过远
• 试板从冷冻环境取出后需立即测试，避免温度回升

八、结语

SAE J400-2022 作为北美汽车工业涂层抗石击测试的基石标准，从 1968 年首次发布至今已逾半个世纪，其测试方法的科学性和工程可操作性经过长期验证。2022 版修订进一步优化了操作流程的规范性。

对于第三方汽车零部件检测实验室而言，深入理解标准的技术要点、建立严格的设备校准与砾石品质管理体系、具备低温测试能力并确保评级结果的精密度与可复现性，是提供高质量检测服务的基础。

在实际业务中，实验室还应注意：不同客户可能引用不同版本的标准或附加特殊技术要求；测试结果需结合具体产品应用场景进行解读；对于非标准样品（如成品件、异形件），需与客户充分协商测试方案与评价标准。
