在手机制造、玻璃深加工、半导体、化工涂料、纺织医疗等众多行业的生产现场，越来越多地出现这样的场景：工艺人员用微量进样器在样品表面滴下一滴水，摄像头拍下液滴的侧面轮廓，软件随即报出一个角度数值——接触角（Contact Angle）。

这个看似简单的角度，实则是材料表面状态最灵敏的“指纹”之一。它回答了制造业中一个反复出现的问题：这个表面，到底“准备好了没有”？无论是等离子清洗是否到位、脱模剂是否残留、疏水涂层是否失效，还是电解液能否在隔膜上顺利铺展，接触角都能在几十秒内给出一个可量化、可追溯的答案。

接触角是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方与固-液交界线之间的夹角 θ。它是润湿程度的直接量度。

更直观的理解是：当一滴液体落在固体表面时，它会“摊开”或“聚拢”成一个特定的形状，接触角就是液滴轮廓与固体表面在接触点处形成的夹角。θ 越小，液体越容易在表面铺展，说明固体对液体的“亲和力”越强；θ 越大，液滴越趋于球形，说明表面越“排斥”这种液体。

这一现象背后有明确的物理定律。对理想光滑、均匀、刚性的表面，平衡接触角满足著名的 Young 方程：

其中 γ(SV) 为固-气界面自由能（固体表面能），γ(SL) 为固-液界面张力，γ(LV) 为液体表面张力。可见，接触角并不是液体或固体的孤立属性，而是“固-液-气”三相体系相互作用的综合结果——这正是它既能反映固体表面状态、又能反映液体配方特性的原因。

2.1 润湿程度的分级判据

需要强调的是：同一块表面，用不同液体测量会得到不同的接触角。工业上通常以去离子水作为标准探测液体（对应“亲水 / 疏水”判断），而在考察疏油、防污、防指纹等性能时，还会引入二碘甲烷、正十六烷等非极性液体，评价表面的“疏油角”。

接触角之所以成为“表面性能的标尺”，是因为它与两个关键工程概念直接挂钩：表面自由能与表面洁净度。

• 表面能越高，越容易被o润湿。金属、玻璃、经过氧化或等离子活化处理的表面通常表面能较高，水滴容易铺展，接触角偏小；反之，聚合物、氟化物、油脂类表面表面能低，水滴收缩成珠，接触角偏大。

• 污染是表面能的“隐形杀手”。油污、脱模剂残留、有机迁移物等一旦附着在表面，会迅速拉低表面能、抬高接触角。许多“粘不牢、涂不上、印不准”的工艺问题，追根溯源都是表面污染所致。接触角因此成为表面清洁度最便捷的判定手段。

• 等离子清洗 / 表面改性的效果窗口。等离子体处理通过轰击与引入极性官能团（如羟基、羧基）显著提升表面能，表现为水接触角大幅下降。这一效果会随时间逐渐“回弹”（疏水恢复），因此接触角也是评估处理效果与时效性的关键指标——处理完测一次、放置后测一次，即可判断工艺窗口与物料周转周期是否合理。

接触角与粘接、涂布、印刷等工艺的直接关联：附着力的形成以润湿为前提——胶水、涂料、油墨只有在基材表面充分铺展、实现分子级接触，才可能形成可靠的结合。可以说，接触角是诸多界面工艺的第一道质量闸门。

04接触角怎么测：座滴法的原理与要点

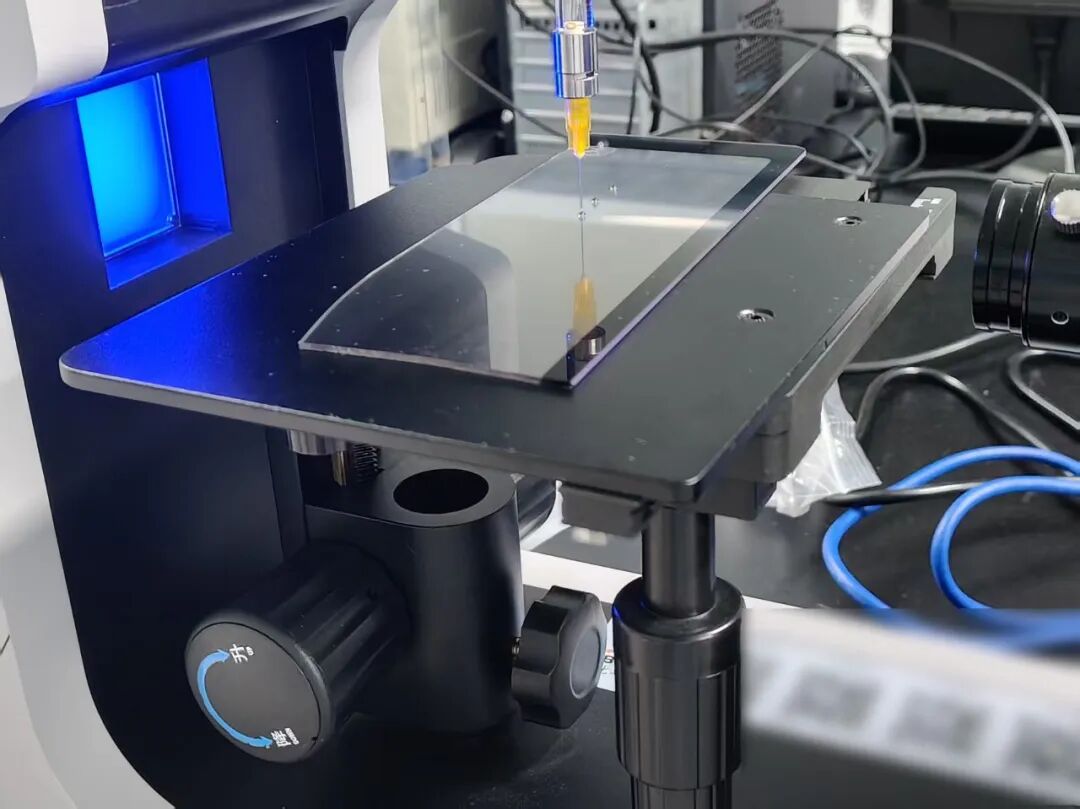

工程中最常用的测量方法是座滴法（Sessile Drop Method），其流程可概括为“滴一滴、拍一张、算一个角”：

1. 滴液：由微量进样器在水平样品表面滴加去离子水等探测液体，典型液滴体积为 1～5 μL（体积越小，重力影响越小，越接近真实本征接触角）；

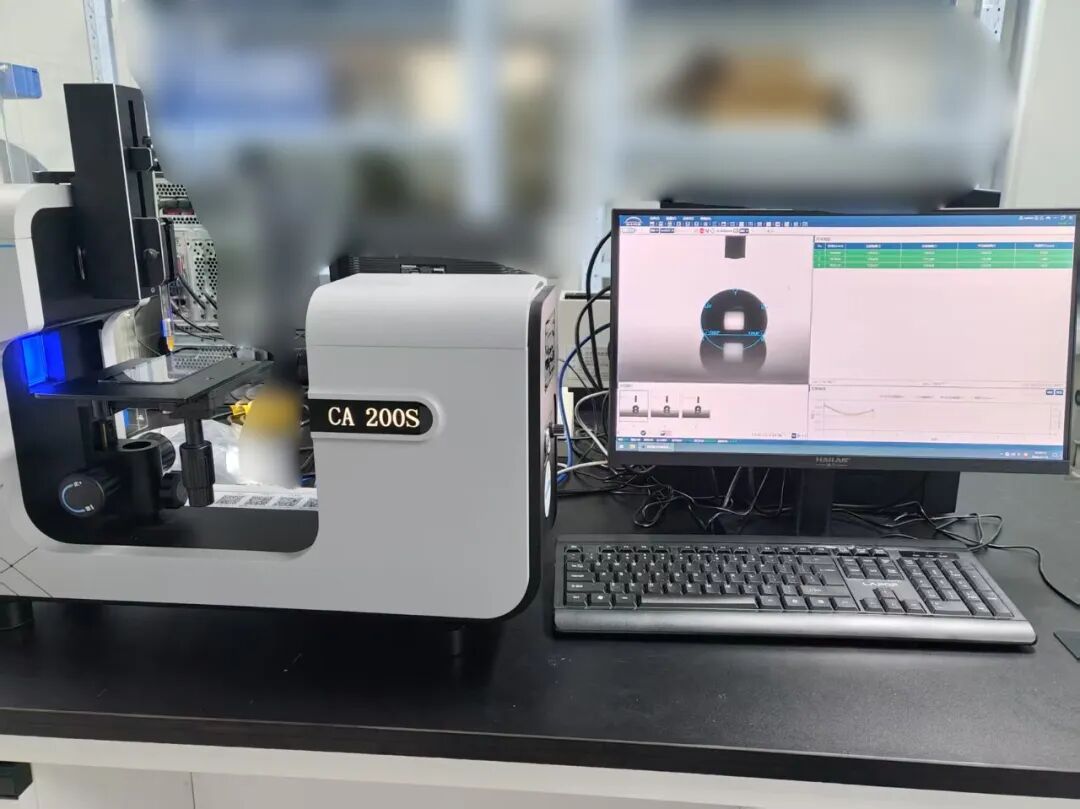

2. 成像：高分辨率相机从侧面拍摄液滴轮廓，记录其稳定形态；

3. 拟合计算：软件基于液滴轮廓拟合曲线（常用 Young-Laplace 方程拟合，小液滴亦可用圆拟合或切线法），读取液滴左右两侧的接触角并取平均值。

在上述基础之上，按测试目的可扩展出若干变体：

• 动态接触角（前进角 / 后退角）：向液滴中持续注入或吸出液体，液滴增大前沿对应的角为前进角 θ(A)，缩小后沿对应的角为后退角 θ(R)，两者之差为接触角滞后。真实表面总是存在粗糙度与化学不均一性，动态接触角比静态值更能反映表面真实状态，常用于疏水涂层与自清洁表面的评价。

• 滚动角：将样品缓慢倾斜至液滴刚好滚落的角度。滚动角越小，说明表面“液滴黏附力”越弱——这是防指纹、易清洁表面非常看重的指标。

• 表面自由能分析：分别用极性和非极性两种以上液体（如去离子水 + 二碘甲烷）测量接触角，代入 OWRK（Owens-Wendt-Rabel-Kaelble）等模型，可分离出表面能的极性分量与色散分量。相比单一接触角，完整的表面能数据对粘接工艺的指导意义更强。



4.1 让数据“测得出、比得准”

接触角测量之所以能跨越多条产业链，是因为它回答了表面科学与界面工程中的一组共性命题：这个表面干不干净？亲不亲液？适不适合下一步粘接 / 涂布 / 印刷？改性效果是否达到？

在如下典型应用方向中，接触角测量均已成为评估表面性能的常规手段：

• 固体表面处理效果评价

• 等离子清洗效果分析

• 表面清洁度分析与监控

• 固-液之间润湿及固体粘附特性研究

• 液体配方设计与助剂筛选

• 表面印刷性能表征

• 表面改性（亲水 / 疏水 / 防指纹等）效果验证

• 玻璃、塑料、金属等固体表面的润湿性研究

从“三电”系统到座舱内外饰，汽车制造是接触角测量应用最为密集的行业之一。以下八个典型场景，覆盖了从电芯材料、功率器件封装到屏幕涂层、内外饰涂装的完整工艺链：

6.1 场景聚焦：几个关键技术逻辑

• 场景 1 —— 电池隔膜与电解液（电芯浸润体系）。锂电池隔膜以聚烯烃为主，本身疏液，若对电解液润湿性不足，将导致吸液慢、保液差，电池内阻升高，进而加剧电流密度不均与析锂风险。因此，行业普遍通过陶瓷涂覆或亲液改性来改善隔膜润湿性，并以电解液（或标准探测液）在隔膜上的接触角及铺展速度作为改性效果与批次一致性的判定依据。同理，电解液在正负极极片表面的铺展性能直接影响注液工序的效率与浸润充分性，是保证化成均匀、循环稳定的重要前置指标。

• 场景 2 —— 硅片与封装（半导体可靠性）。硅片表面的清洁度直接关系器件良率，接触角是判定清洗、去胶、等离子工艺是否到位的快捷手段。在封装环节，塑封料、底填胶、固晶胶对基板与引线框架的润湿是粘接强度与无空洞填充的前提，表面能不足或污染将诱发封装分层、空洞与潮气入侵——接触角与表面能分析因此成为封装材料与工艺开发中的常规表征。

• 场景 3 —— 屏幕 AF 涂层（座舱显示体验）。AF（Anti-Fingerprint，防指纹）涂层为氟硅烷类低表面能薄膜，其疏水疏油水平直接决定屏幕的防污、易清洁与滑爽手感。工程上常以水接触角作为主判据（规格常见在 105°～115° 区间，并要求一定的疏油角），并配合耐摩擦测试考察涂层在使用过程中的衰减曲线——接触角测量是评估“初始性能 + 耐久性”最直接的量化手段。

• 场景 4 —— 洁净、活化与附着（内外饰与电子连接）。引线框架的固晶粘接、内饰件的喷漆与包覆、保险杠与车身外饰的涂装，本质上是同一个逻辑链：表面必须洁净且表面能足够高，后续材料才能充分润湿并建立可靠附着。注塑件表面的脱模剂残留、添加剂析出会显著抬高接触角，是“涂不上、粘不牢、出现缩孔”的常见元凶；等离子 / 火焰处理后接触角显著下降并保持稳定，则意味着表面已进入可加工的“工艺窗口”。以接触角作为涂层附着力评价的前置与辅助指标，配合划格、拉拔等破坏性测试，可实现生产现场的快速、无损把关。

回顾全文，接触角测量的价值可以浓缩为一句话：把“看不见、摸不着”的表面状态，变成“可量化、可对比、可追溯”的工程数据。在表面处理、粘接、涂装、涂布等以界面为核心的工艺里，它既是研发阶段的表征工具，也是量产阶段的 QC 闸门，更是失效分析中快速定位问题的“侦察兵”。

展望未来，接触角测量的趋势同样清晰：测量设备正从实验室走向产线，向自动化、在线化、数据化方向演进——与机械手、MES 系统集成的在线测量平台，可在节拍内完成多点采样与 SPC 统计，让表面质量管控从“抽检事后发现”走向“实时闭环”。

一滴水很小，却映照着材料表面最真实的状态。掌握接触角测量，就是掌握了一门与“看不见的表面”对话的语言——这门语言，正在越来越多产线的良率报表中，写下关键的一笔。
