导读：

判断一条亮铬饰条会不会用两年就失光、一枚塑料车标能不能扛住北方的融雪盐、一只卫浴花洒的热水冷水交替多久会起泡……这些问题看似各不相干，答案却往往藏在几微米甚至零点几微米的膜层里。这篇文章带你系统认识塑料电镀件的膜厚测量——为什么单一方法打不全、为什么要用库仑法和金相法搭配、以及这两个数字为什么不能直接相加。

在汽车内外饰、卫浴洁具、水暖五金、家电面板等行业，塑料电镀件随处可见。它们的外观是塑料成型带来的低成本与复杂曲面，表面却是货真价实的金属——正因为这层金属只有肉眼几乎无法分辨的极薄厚度，"它到底有多厚"才成为这类零件质量控制的第一道关口。

膜厚之所以是最核心的指标，原因很直接：塑料电镀是多层体系，每一层都承担着明确的功能，厚度不到位，功能就打折。

太薄，镀层孔隙率高。 腐蚀介质会沿孔隙直达镍层甚至塑料界面，在盐雾或湿热环境下迅速表现为起泡、发雾、锈蚀斑点。装饰性微裂纹铬、微孔铬刻意追求一定的孔隙密度来分散腐蚀电流，但这恰恰要求底下的镍层厚度必须足够——孔隙是把腐蚀"摊薄"的，摊薄的前提是下面有足够的牺牲层。

太厚，也并非越好。 镀层越厚，内应力积累越大，成本同步上升。而塑料基材与金属镀层的热膨胀系数相差一个数量级左右，冷热循环一来，界面反复受剪切，应力过大时会直接表现为开裂、起皮。汽车主机厂对塑料电镀件普遍要做热循环试验，正是针对这一失效模式。

于是膜厚成了一件很难糊弄的事：既关键，又难测。因为塑料既不导电也不导磁，工厂里那些顺手的手持测厚仪，在这里基本派不上用场。

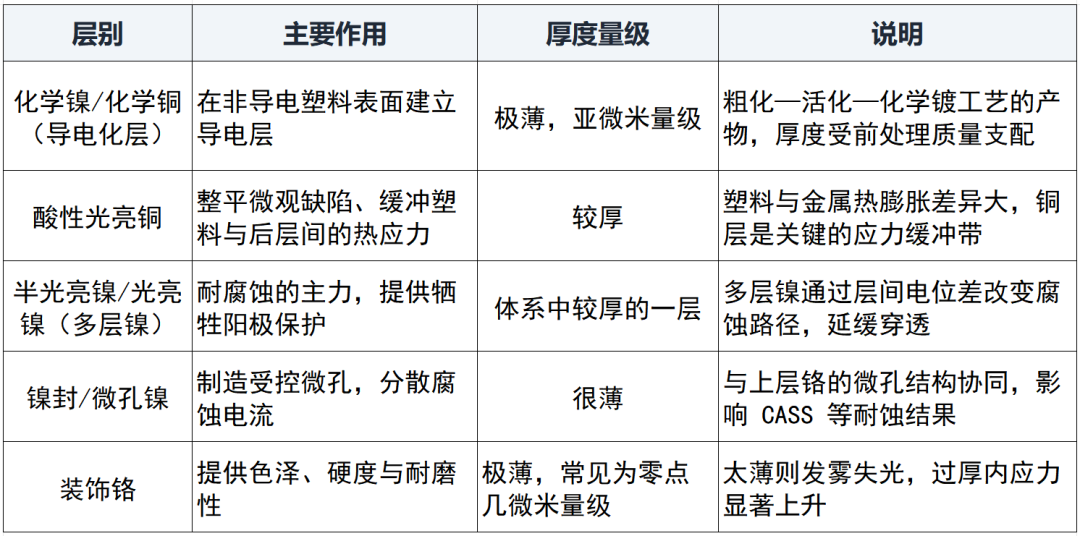

需要提醒：上表中的厚度一栏刻意只给量级而非具体区间。 各层的设计厚度由产品设计、服役条件等级与客户技术协议共同决定，不同主机厂、不同零件的规格差异很大，直接套用一个"通用典型值"反而容易误判。

2.1 塑料基体带来的三个特殊性

同样是 Cu-Ni-Cr，测在钢铁件上和测在塑料件上，麻烦程度完全不同。塑料基体至少带来三点特殊性：

其一，不导电也不导磁。 这几乎废掉了所有依赖基体建立信号的无损方法，也直接决定了后文中的方法分工。

其二，热膨胀失配。 塑料的热膨胀系数通常远高于金属镀层，热循环下的界面应力远高于金属基体件。这既影响产品可靠性，也影响测量——制样过程中任何加热、加压，都可能让塑料变形并带动镀层一起失真。

其三，表面厚度分布不均。 塑料件形状复杂，曲面、拐角、深孔处处皆是，电镀时电流密度在表面分布极不均匀：凸出位置电力线集中、镀层偏厚，凹陷与遮蔽位置则偏薄。同一零件上不同测点相差一截是常态，而不是异常。这意味着"测哪里"本身就是一个必须写进文件的技术决策。

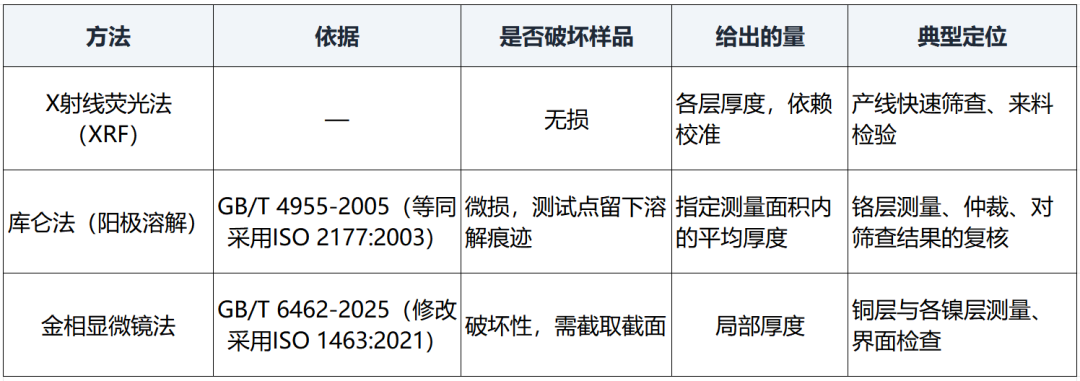

塑料电镀件的膜厚测量，实践中通常按三档来组织：

3.1 为什么手持测厚仪在这里用不了

工厂里最常见的磁性法和涡流法，都依赖基体建立测量信号：磁性法靠磁路磁阻随非磁性覆盖层厚度变化，涡流法靠线圈在导电基体中激发涡流。塑料既不导磁也不导电，两种方法失去工作前提，探头放上去往往没有读数，或者读数完全不可信。

XRF 能胜任塑料电镀的筛查任务：无损、快速，可同时给出多层结果。但它依赖薄层标准片校准，对极薄的铬层和层间的成分差异敏感，且给出的是一个有限光斑范围内的信号折算值。当争议出现、或需要把数据拿去仲裁时，还是要回到库仑法和金相法——代价是样品被破坏。

3.2 分工的依据

把铬层交给库仑法、把铜层和镍层交给金相法，不是随手一分，依据来自两个方向的原则性差异。

铬层为什么给库仑法。 装饰铬极薄，光学显微镜在这个尺度上很难量准。而库仑法基于法拉第定律，溶解电量与厚度成正比，属于不依赖标准厚度片校准的绝对测量法，对薄层的分辨力可以达到 0.01 μm 量级（具体取决于仪器）。GB/T 4955 在范围中也明确写了，本法适用于多层体系的测量，如 Cu-Ni-Cr。

铜镍为什么给金相法。 理论上库仑法可以逐层往下溶，但多层镍之间——半光亮镍、光亮镍、镍封——相邻两层的电位台阶挨得很近，终点不易分辨；更重要的是，逐层测量时前一层的终点误差会累加到后一层，测到最下面时已经叠了好几次不确定度。铜层和镍层本来就厚、界面也清晰，交给金相法一次成型：既量得出，还看得见。

库仑法的原理很朴素：把待测镀层当作阳极，在选定的电解液中通以恒定电流，使其发生阳极溶解，直到溶解面抵达下一层。根据法拉第定律，溶解所消耗的电量与溶解掉的金属量成正比，进而换算为厚度：

d=(M·Q)/(n·F·ρ·A)

其中 d 为覆盖层厚度，M 为金属摩尔质量，Q 为消耗的电量，n 为溶解反应的转移电子数，F 为法拉第常数，ρ 为镀层金属密度，A 为测试面积。

测试面积由电解池密封垫圈的孔径决定，常见规格为 φ1.7 mm 与 φ2.5 mm。孔径一旦因磨损变大，公式里的 A 就变了，而仪器仍按标称值计算，结果系统性跑偏——这是库仑法最容易被忽视的一条误差链。

4.1 终点到底出现在哪里

这是整个方法里最容易被讲错的一处，值得单独说明。

库仑法的终点不是"把镀层溶穿到了塑料上"，而是溶解面抵达两层金属的分界面。铬溶解时的电位与镍溶解时的电位不同，当铬层溶完、溶解面进入镍层的那一刻，电位曲线上出现一个台阶，仪器据此判定这一层测完并自动停机读数。卡的是铬镍界面，与塑料没有关系。

顺着这一点还有个反向结论：塑料不导电对库仑法来说是障碍，不是便利。 GB/T 4955 在范围中就写明，本法仅用于导电性覆盖层。在塑料件上，阳极电流只能靠镀层自身传导来维持回路；一旦真的把整个金属体系溶穿、露出绝缘的塑料，回路断开，测试是被迫中止，而不是正常到达终点。日常工作里真正要盯住的，始终是那个金属-金属界面的电位台阶。

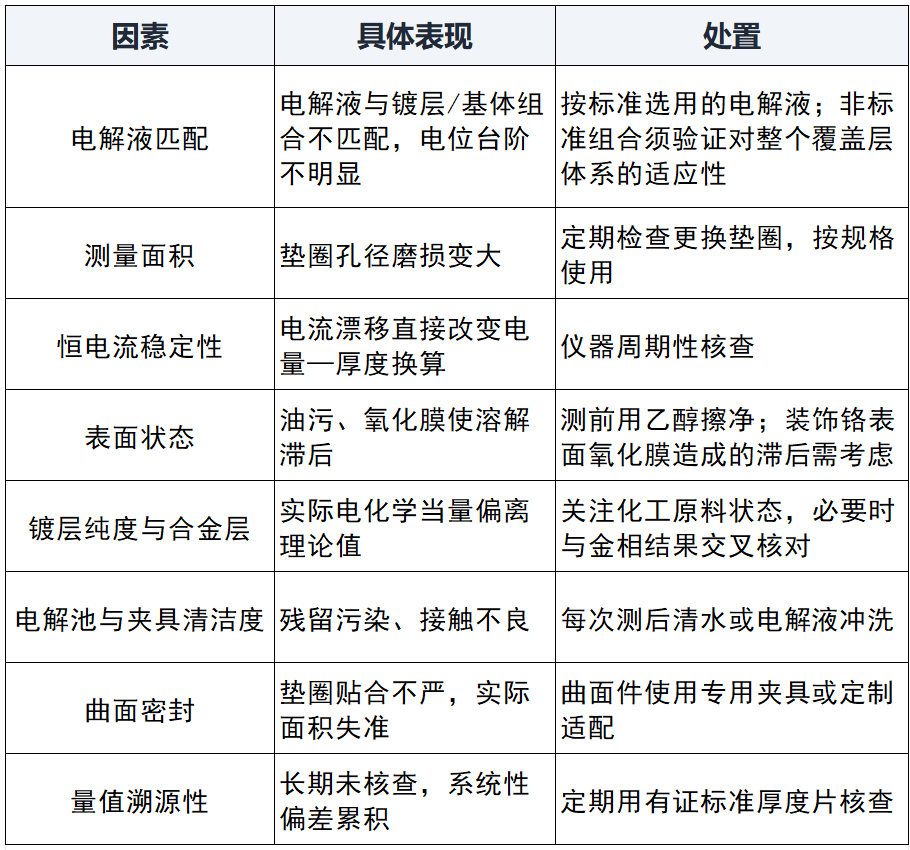

4.2 影响准确度的因素

4.3 塑料件上的特殊留意点

塑料电镀件的铬层常被设计为微裂纹或微孔结构——这既是耐蚀设计的一部分，也给库仑法带来一个微妙影响：微裂纹、微孔的存在，使得实际参与阳极溶解的面积与垫圈所围的几何面积并不严格相等，部分下层镍也可能提前参与阳极过程。这类效应通常倾向于把结果推向偏厚方向，因此当铬层结果与金相观察或 XRF 数据出现系统性落差时，应当把它列为首要排查项。

另外，曲面件上电解池能否贴合，是实际操作的第一个坎：密封圈压不紧，实际测量面积就成了未知数，前述公式里的 A 也随之失去意义。这类零件应当配备专用夹具或定制适配工装。

金相显微镜法的流程是：截取垂直于镀层平面的代表性截面，经镶嵌、研磨、抛光（必要时轻蚀）后，在标定过的显微镜下直接测量各层厚度。GB/T 6462-2025 是该方法的现行依据，它修改采用ISO 1463:2021，已于 2026 年 5 月 1 日起实施，代替了 GB/T 6462-2005，作业指导书里的引用需要同步更新。

5.1 塑料件的制样六步

成败基本在制样，不在显微镜。塑料件的制样至少要注意六处：

取样：在断面上垂直于镀层方向截取，避开飞边、浇口与明显的外观缺陷区。需要时在同一零件的相邻位置另取样一块，作为交叉验证的对照。

镶嵌：塑料不耐热压，务必使用环氧树脂冷镶嵌。温度与压力一旦上去，塑料软化变形会带着镀层一起失真——这正是 GB/T 6462 第 5.3 条要求控制的"覆盖层的变形"。

研磨：依次由粗到细更换砂纸，并注意不要用过粗的目数起始。塑料件上的镀层多为较软的金属，粗磨容易在层界面处撕出拖尾与撕裂，一旦形成，后续抛光很难消除。

抛光：精抛至镜面，且要避免产生"边缘倒角"——倒角会让层界面变成一段斜面，读数无从下手，标准第 5.4 条专门列了这一项。

浸蚀：必要时轻蚀让层界线更清楚，但过度浸蚀会人为放大界面宽度，反而引入偏差（标准第 5.6 条）。

测量：放大倍数按厚度档位选择并用经校准的测微尺标定（第 5.8、5.9 条）。

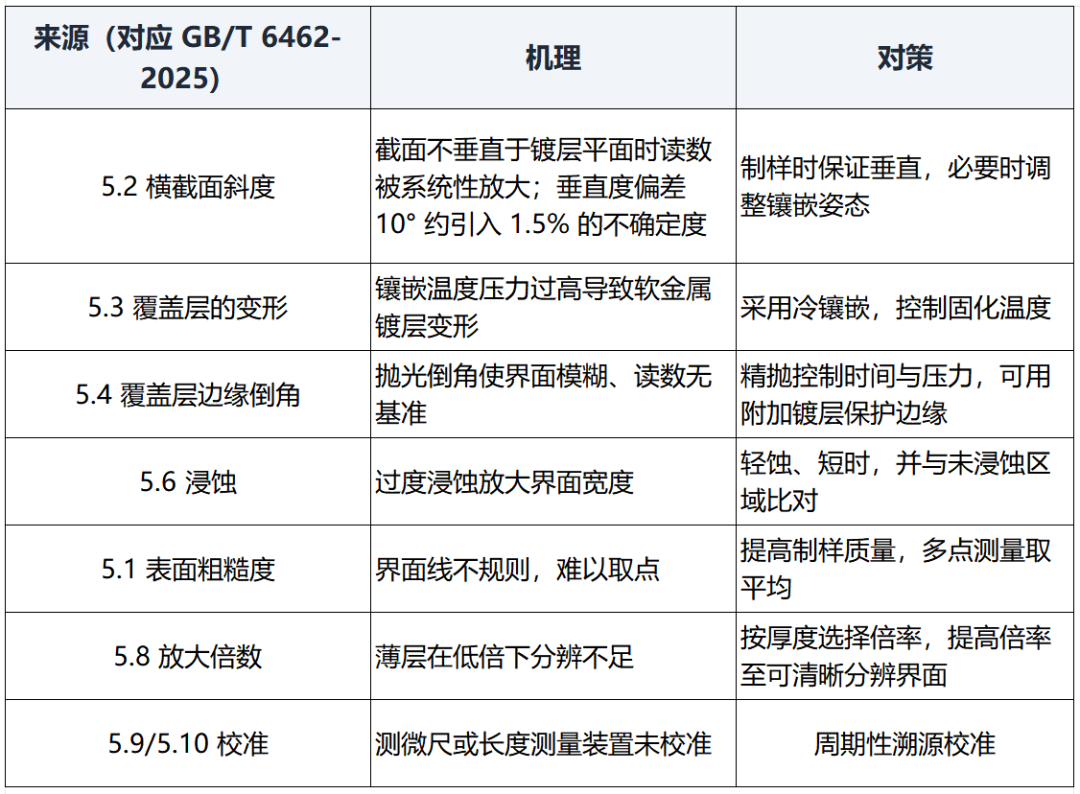

5.2 不确定度来源与对策

5.3 金相能给到的附加价值

金相法区别于所有电化学方法的一点在于：它给出的不只是数字，还有一张可以直接看的图。层间有没有分离、界面是否连续、抛光态下能不能看到孔隙或裂纹的截面形态、塑料基体粗化层是否均匀——这些都能够在同一张视野里读到。做失效分析时，这份信息往往比一个孤立的厚度值更有用

一个常被忽略的事实：库仑法和金相法给出的不是同一个口径的量。

GB/T 6462 在术语章中引用 GB/T 12334 的定义，测的是"局部厚度"——在参考面内按规定次数测量所得厚度的平均值，基准是截面上的一段。而库仑法给出的是指定测量面积（由垫圈孔径确定）内的平均厚度，基准是零件表面上的一小片区域。两者面积基准不同，取点方式也不同。

因此，报告中不应把这两个数直接相加当作"总厚度"。 正确的做法是分别列出方法、口径与不确定度，各自独立呈现。

6.1 限值从哪里来

这也是需要提醒的一点：GB/T 4955 与 GB/T 6462 都是方法标准，只包含怎么测，不包含合格与否。塑料上镍+铬电镀层的厚度要求，由产品标准 GB/T 12600-2005（等同采用 ISO 4525:2003）按服役条件分等规定，或者由主机厂的技术协议给出。有意思的是，GB/T 12600 的规范性引用文件里同时收入了 GB/T 4955 和 GB/T 6462——也就是说，这个"库仑 + 金相"的组合是标准体系里原生的搭配，而不是各家实验室自行拼接的结果。

除厚度外，GB/T 12600 还引用了 GB/T 6461（腐蚀试验结果的评级）与 GB/T 10125（人造气氛腐蚀试验）等用于耐蚀评价的方法标准，说明合格判定通常是"厚度 + 耐蚀"两条线并行。

6.2 测点的代表性

前文提过，塑料件表面厚度分布不均是常态。因此测点位置不是现场随手选的，而应作为技术决策固化下来：在零件图上标定点位，明确是取外观面还是功能面、取凸面还是凹面，并在报告中如实描述。同一个数字脱离测点位置，几乎无法追溯，也无法复核。

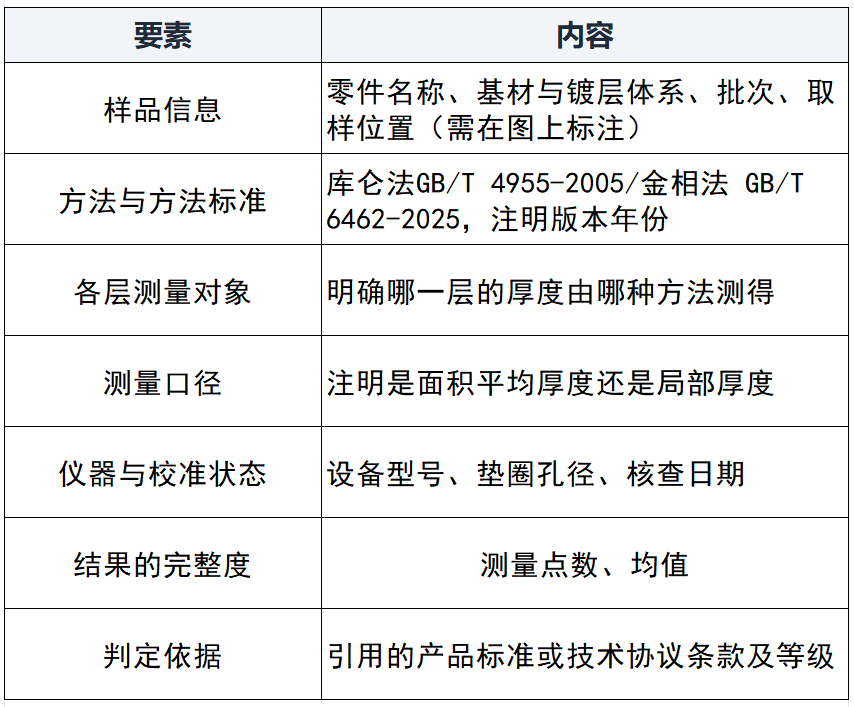

6.3 报告应包含的要素

7.1 五个高频误区

误区一：认为塑料不导电所以库仑法的终点更好判。 前面已经讲过，终点是铬-镍界面的电位台阶，与塑料无关；真正把镀层溶到塑料反而会导致回路断开、测试中途中止。

误区二：把两种方法的结果相加当总厚度。 口径不同，参见第 06 章。

误区三：作业指导书里还挂着 GB/T 6462-2005。 现行版本为 GB/T 6462-2025，已于 2026 年 5 月 1 日起实施，引用处需要同步更新。

误区四：把 XRF 筛查值当作仲裁值。 二者不确定度级别不同，异常件应回到库仑法或金相法复核。

误区五：用热镶嵌制塑料件的金相试样。 温度压力会让塑料与镀层一起变形，直接污染读数。

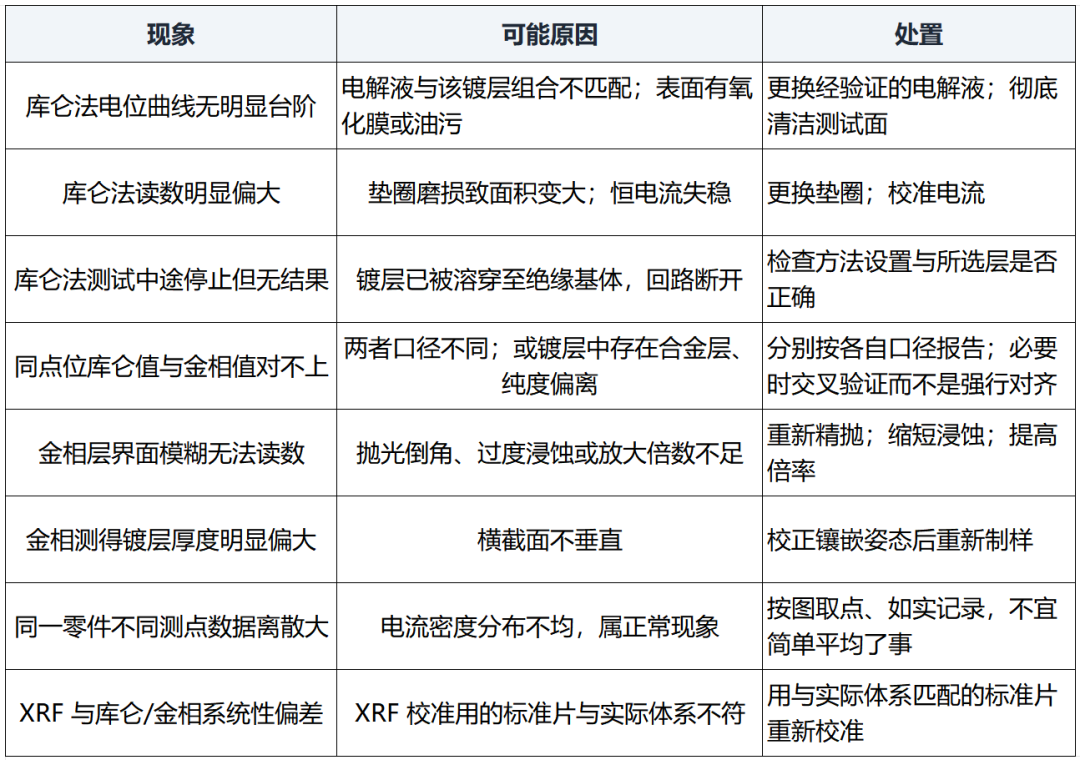

7.2 排错速查

回顾全文，塑料电镀件的膜厚测量可以浓缩为一句话：薄层交给库仑法，厚层交给金相法，两个数字分开报告，各自对照限值判定。 铬层薄到光学显微镜难以读准，交给按法拉第定律工作的库仑法；铜层和镍层厚、界面清晰，且多层镍的电位台阶难辨、误差还会逐层累加，交给一次成型、还能顺带检查界面的金相法。支撑这套分工的，是 GB/T 4955-2005 与 GB/T 6462-2025 两份方法标准；而判合格的尺子，则握在产品标准 GB/T 12600 与客户技术协议手里。

往前看，这套方法组合不会消失，但它承担的角色在变化。XRF 正在从抽检走向在线，与机械手、MES 集成后可在节拍内完成多点采样，把更多争议留给实验室方法去收口；多层镍的 STEP 电位差测试则让"层与层之间的电化学关系"成为可直接量化的工艺参数。方法本身在变慢、变少，但对测量口径的严谨要求只会更高——因为只要在报告里把两个不同口径的数混为一谈，再精密的仪器也救不回来。

几微米很薄，却撑起了塑料件身上整个金属的外观与寿命。把它的测量做扎实，就是给一件饰件的可靠性，写下最基础的一笔。
