导读：

汽车轻量化与功能化趋势下，高分子材料在汽车零部件中的应用日益广泛——从内饰件、外饰件到结构件，聚丙烯（PP）、ABS、PC/ABS合金、热塑性聚氨酯（TPU）、热塑性聚烯烃（TPO）、三元乙丙橡胶（EPDM）等材料贯穿整车供应链。然而，材料来源多样、配方复杂、服役环境严苛，使得高分子材料的成分鉴定与性能表征成为研发验证、来料管控与失效分析中的关键环节。本文围绕傅里叶变换红外光谱仪（FTIR-ATR）、热机械分析仪（TMA）、热重分析仪（TGA）与差示扫描量热仪（DSC）四大核心表征手段，系统梳理其在高分子材料检测中的技术原理、应用场景与工程实践要点。

在汽车产业链中，高分子材料面临着多重检测需求：

• 来料鉴别：不同供应商的同种材料可能存在配方差异，需快速鉴别材质真伪与牌号

• 失效分析：零件在使用中出现开裂、变色、变脆、翘曲等失效模式，需追溯材料层面的根本原因

• 工艺验证：注塑、挤出等加工过程可能引发材料热降解或结晶度变化，需评估加工窗口

• 合规审查：REACH、RoHS等法规对材料中有害物质及填料含量有明确限值要求

面对上述挑战，单一表征手段往往力有不逮，需要构建"成分鉴定+热性能表征+力学性能评估"的综合分析体系。

技术原理

傅里叶变换红外光谱仪（FTIR）基于分子对红外光的特征吸收产生分子振动-转动光谱，通过识别官能团的特征吸收峰位置与强度，实现对材料化学组成的"指纹"级鉴定。Spectrum 2搭载ATR（衰减全反射）附件，采用高折射率金刚石晶体作为内反射元件，利用全反射产生的倏逝波与样品表面分子相互作用获取红外吸收光谱。该技术的标准依据包括ISO 17225（塑料—FTIR和ATR光谱法）及ASTM D2959（使用FTIR衰减全反射附件鉴定塑料的标准试验方法）。

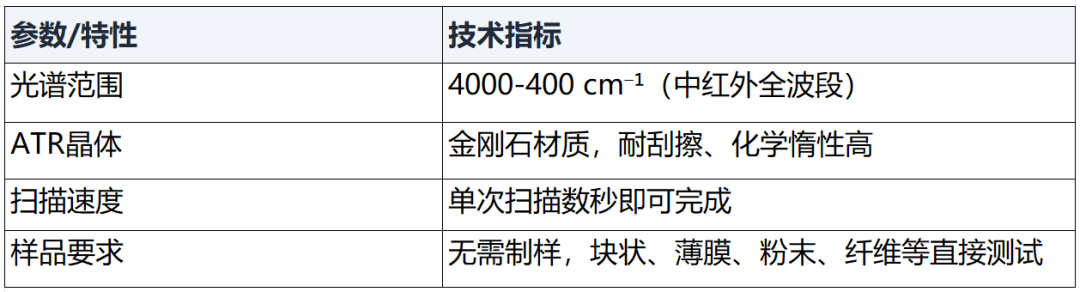

核心参数与优势

应用场景

• 高分子材料鉴别：快速识别PP、PE、PVC、ABS、PC、PA、POM等工程塑料及橡胶材质，识别混料与掺假风险

• 污染物分析：分析零件表面异物、油污、脱模剂残留、助剂迁移等污染成分

• 涂层/薄膜分析：多层薄膜结构各层材质鉴定，涂层成分与厚度评估

• 失效辅助分析：结合热分析手段，定位材料降解、氧化、交联等失效机理

高分子材料的热性能直接决定其加工窗口与服役边界，TMA、TGA、DSC三种热分析技术从不同维度揭示材料的热行为特征。相关测试方法分别遵循ASTM E831/ISO 11359（TMA）、ASTM E1131/ISO 11358（TGA）、ASTM E793/E1356/ISO 11357（DSC）等国际标准。

03.1 TMA Q400 热机械分析仪——尺寸稳定性与转变温度

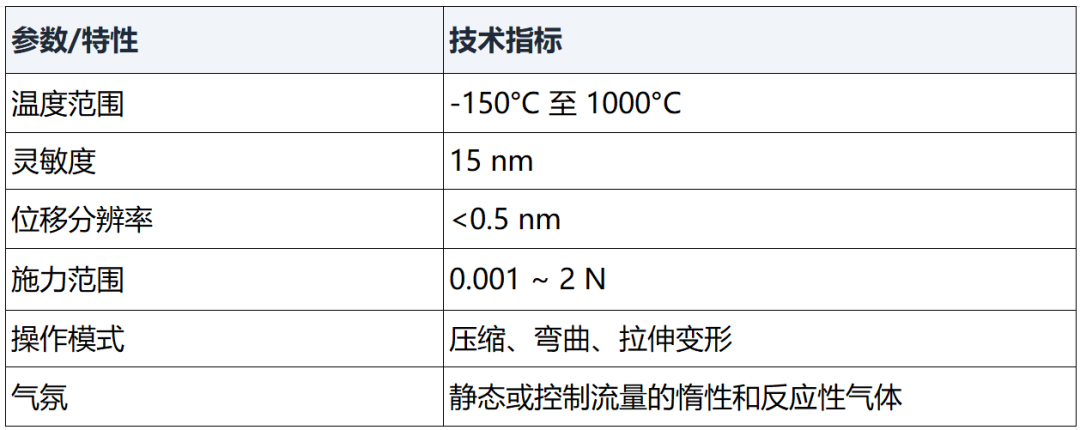

技术原理：热机械分析仪（TMA）在程序控温下，以恒定载荷测量样品尺寸随温度或时间的变化。通过记录形变-温度曲线，可精确测定材料的玻璃化转变温度（Tg）、热膨胀系数（CTE）、软化点等关键参数。TMA测试依据ASTM E831（固体材料线性热膨胀的热机械分析法）及ISO 11359-2（塑料—热机械分析第2部分：线性热膨胀系数测定）标准开展。

应用场景：

• 复合材料CTE匹配：评估碳纤维增强塑料（CFRP）、玻纤增强尼龙等复合材料的各向异性热膨胀行为，指导模具设计与装配公差控制

• 塑料管材/型材：测定维卡软化点、热膨胀系数，验证材料耐热等级

• 胶粘剂/密封胶：通过穿透模式测定凝胶点与玻璃化转变，评估粘接窗口

• 电子封装材料：评估封装树脂与芯片基材的CTE匹配性，预防热循环失效

03.2 TGA 4000 热重分析仪——热稳定性与组成定量

技术原理：热重分析（TGA）在程序控温（或恒温）条件下，连续记录样品质量随温度或时间的变化。高分子材料在加热过程中经历溶剂挥发、水分蒸发、主链断裂、侧基消除、氧化分解等过程，对应不同的失重台阶，由此可定量分析材料组成并评估热稳定性。TGA测试依据ASTM E1131（热重分析标准试验方法）及ISO 11358-1（塑料—热重分析法第1部分：通用原则）标准开展。

应用场景：

• 玻璃化转变测定：精确测定Tg，评估材料使用温度上限与低温韧性边界

• 结晶行为分析：测定熔融温度（Tm）、结晶温度（Tc）、结晶度（Xc），评估加工条件对微观结构的影响

• 固化反应研究：测定环氧树脂、聚氨酯等热固性树脂的固化起始温度、峰值温度与反应焓，优化固化工艺

• 氧化诱导期（OIT）：评估材料的热氧稳定性，预测使用寿命

• 相容性研究：通过共混物Tg偏移判断组分间相容性，指导配方设计

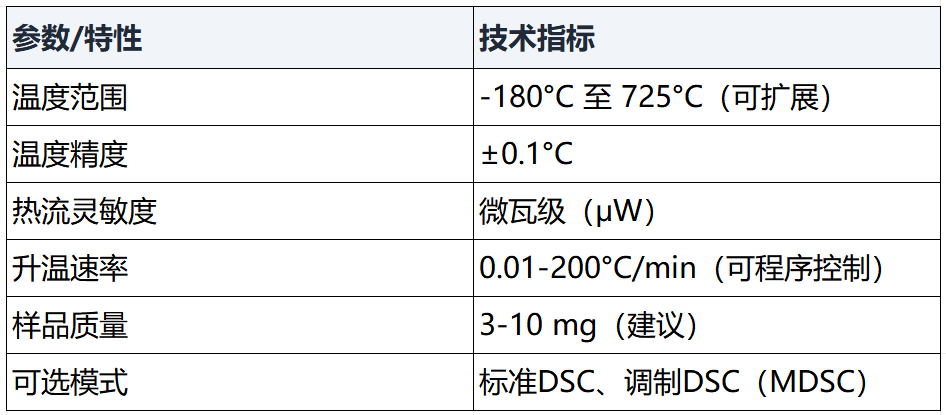

03.3 DSC 4000 差示扫描量热仪——热转变与反应动力学

技术原理：差示扫描量热法（DSC）在程序控温下，测量样品与参比物之间的热量差随温度或时间的变化。DSC可精确测定高分子材料的各种热转变过程（玻璃化转变、结晶、熔融、固化）以及反应热效应（氧化、交联），是高分子热分析中信息量最丰富的技术手段。DSC测试依据ASTM E793（通过DSC测定熔融和结晶焓）、ASTM E1356（通过DSC标定玻璃化转变温度）及ISO 11357系列（塑料—差示扫描量热法）等标准开展。

应用场景：

• 玻璃化转变测定：精确测定Tg，评估材料使用温度上限与低温韧性边界

• 结晶行为分析：测定熔融温度（Tm）、结晶温度（Tc）、结晶度（Xc），评估加工条件对微观结构的影响

• 固化反应研究：测定环氧树脂、聚氨酯等热固性树脂的固化起始温度、峰值温度与反应焓，优化固化工艺

• 氧化诱导期（OIT）：评估材料的热氧稳定性，预测使用寿命

• 相容性研究：通过共混物Tg偏移判断组分间相容性，指导配方设计

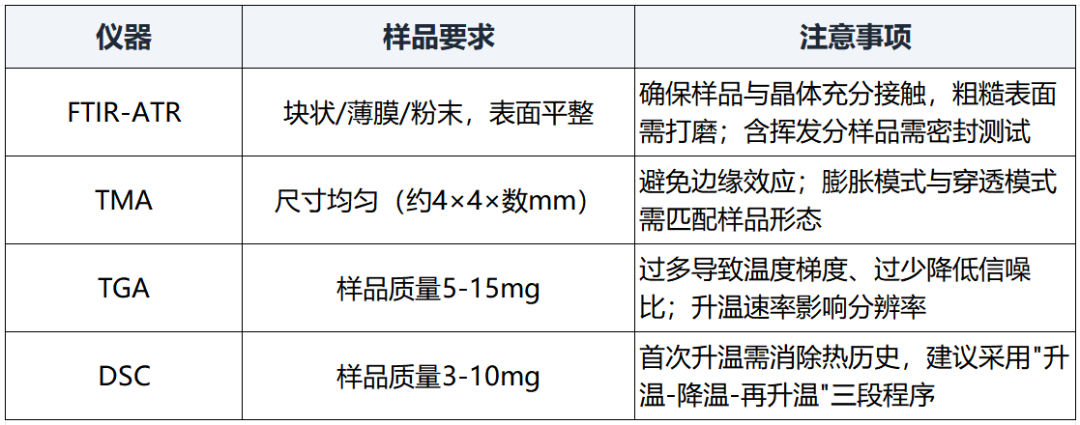

样品制备要点

仪器校准规范

• 温度校准：使用铟（In，Tm=156.6°C）、锡（Sn，Tm=231.9°C）、锌（Zn，Tm=419.5°C）等标准物质。DSC温度校准依据ASTM E967标准，TGA温度校准依据ASTM E1582标准。

• 热流校准：DSC使用铟标准物质校准热流灵敏度，依据ASTM E968标准。

• 质量校准：TGA使用标准砝码校准天平灵敏度，依据ASTM E2040标准。

• 位移校准：TMA使用标准膨胀材料（如石英玻璃）校准位移传感器。

数据解读注意事项

• FTIR谱图解析需结合标准谱库（如Hummel Polymer Index、Sadler）与已知官能团特征频率表

• TGA曲线需区分失重台阶对应的物理/化学过程，注意气氛（N₂ vs Air）对分解行为的影响

• DSC曲线中Tg的判定需关注基线偏移量，建议结合调制DSC（MDSC）提高分辨率

• 多技术联用可提高结论可靠性，如FTIR鉴定降解产物成分，TGA确认失重比例，DSC分析残余结晶度变化

高分子材料检测的价值贯穿汽车产业链的各个环节：

• 研发验证：为新配方开发提供成分鉴定与性能表征数据支撑，加速材料选型与配方优化迭代

• 来料管控：建立材料"指纹"档案，实现供应商来料的快速鉴别与批次一致性监控

• 失效分析：构建"成分-结构-性能"关联分析链路，精准定位材料失效根因，缩短问题闭环周期

• 合规审查：满足REACH、RoHS、ELV等法规对材料成分与有害物质的管控要求

• 工艺优化：通过热分析数据确定加工窗口（注塑温度、模具温度、冷却速率），提升产品质量一致性

参考标准

• ISO 17225 塑料—FTIR和ATR光谱法

• ASTM D2959 使用FTIR衰减全反射（ATR）附件鉴定塑料的标准试验方法

• ASTM E1252 获取红外光谱用于鉴定分析的通用技术实践

• ASTM E831 用热机械分析法测定固体材料线性热膨胀的标准试验方法

• ISO 11359-2 塑料—热机械分析（TMA）第2部分：线性热膨胀系数测定

• ASTM E1131 热重分析标准试验方法

• ISO 11358-1 塑料—热重分析法（TG）第1部分：通用原则

• ASTM E793 通过差示扫描量热法测定熔融和结晶焓的标准试验方法

• ASTM E1356 通过差示扫描量热法标定玻璃化转变温度的标准试验方法

• ASTM E967 差示扫描量热计温度校准的标准试验方法

• ASTM E968 差示扫描量热计热流校准的标准实践

• ASTM E2040 热重分析仪质量标尺校准的标准试验方法

• ASTM E1582 热重分析仪温度校准的标准试验方法

• ISO 11357-1~5 塑料—差示扫描量热法（DSC）系列标准

• GB/T 19466.2 塑料 差示扫描量热（DSC）法 第2部分：玻璃化转变温度和台阶高度的测定

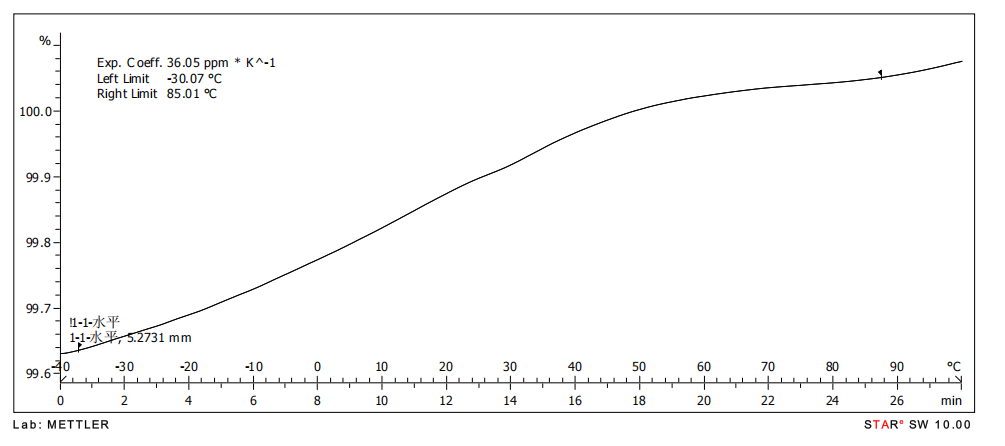

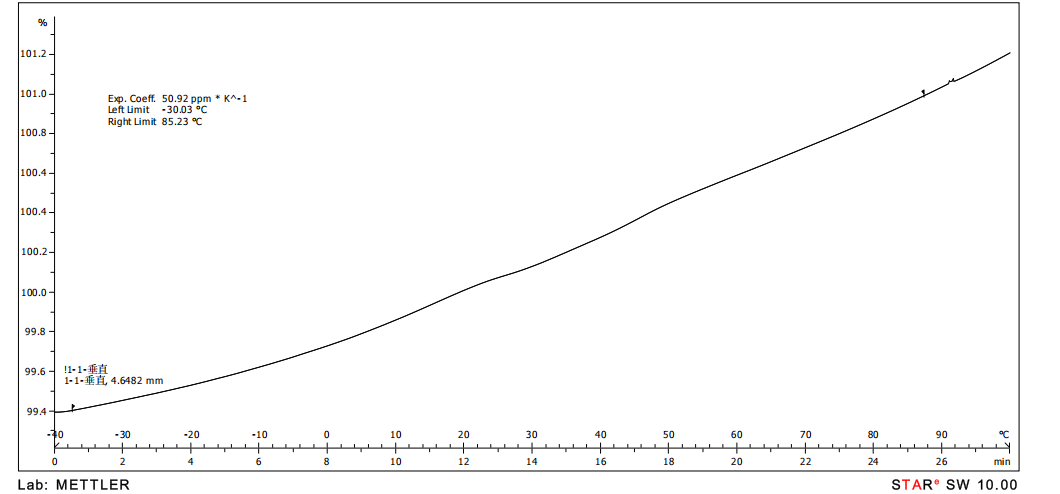

TMA热机械分析仪（线性膨胀系数）

PA66红外谱图（Polycarbonate + poly(styrene:acrylonitrile:butadiene)）

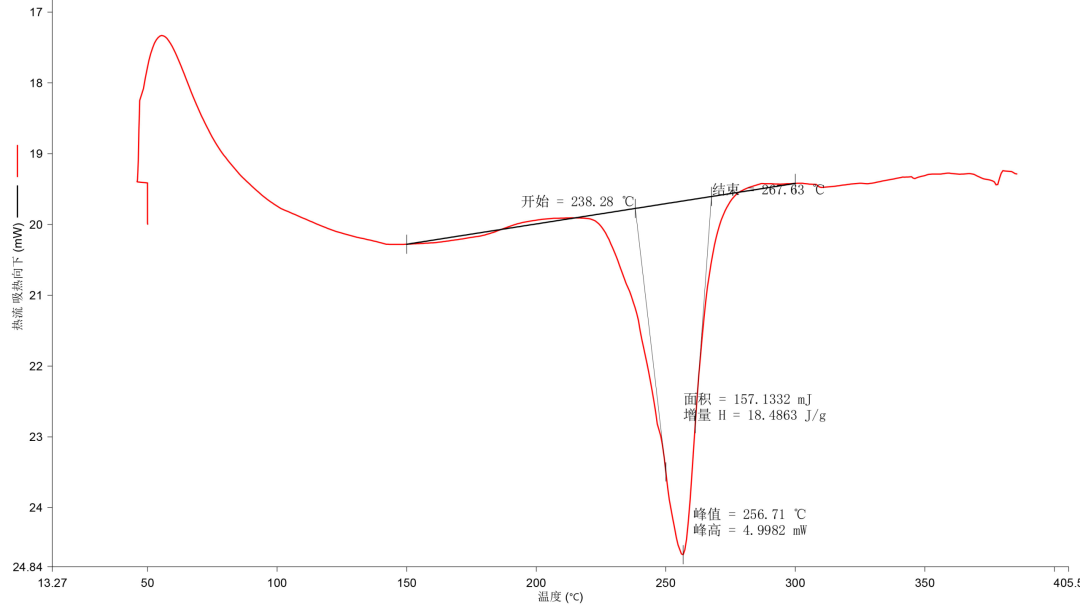

PA66 DSC差示扫描量热仪-玻璃化转变温度 升温谱图

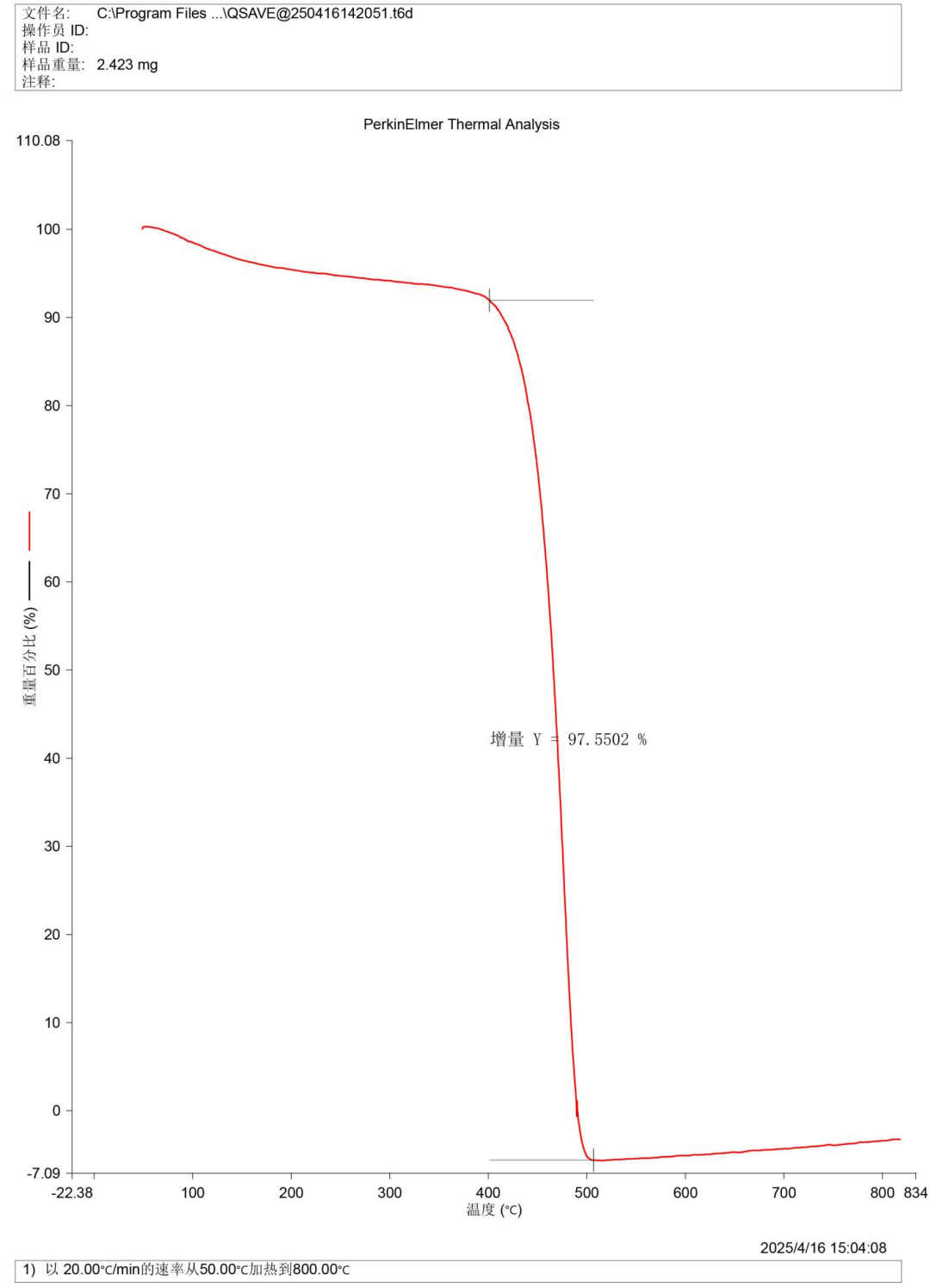

热重分析（TGA）曲线图（-20℃-800℃）
